Language
新闻资讯
FDCL-3B-19-TD-I型19mm厚防弹玻璃检验报告
- 分类：检验报告
- 作者：小盾
- 来源：原创
- 发布时间：2020-05-05 15:10
- 访问量：
【概要描述】FDCL-3B-19-TD-I新型GA165-2016标准防弹玻璃检验报告资料文字详细介绍说明，
FDCL-3B-19-TD-I型19mm厚防弹玻璃检验报告
【概要描述】FDCL-3B-19-TD-I新型GA165-2016标准防弹玻璃检验报告资料文字详细介绍说明，
- 分类：检验报告
- 作者：小盾
- 来源：原创
- 发布时间：2020-05-05 15:10
- 访问量：
详情
19mm厚防弹复合玻璃原理结构以及检测报告文字详解

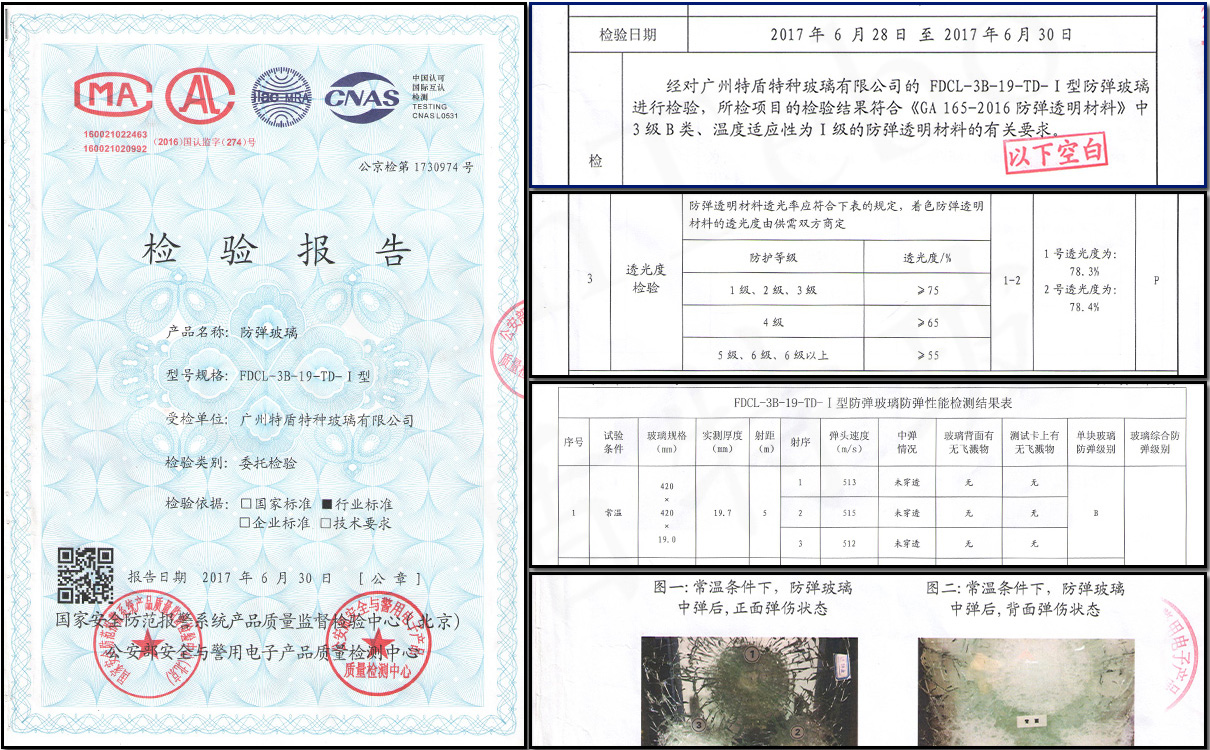

检验报告有关于19mm厚防弹玻璃复合结构FDCL-3B-19-TD-I型依据行业标准中B级要求以及所有项目检验结果,并通过国家安全防范报警系统产品质量监督检验中心（北京）及公安部安全与警用电子产品质量检测中心检测结构检验复合标准的型号。
防弹复合玻璃检测的样品及其测量数据
主要检测设备以及受检样品的概述如下:
三块FDCL-3B-TD-I型号的防弹玻璃样板，分别由迎弹面开始依次以【8.0mm厚玻璃+1.52厚PVB+6.0mm厚玻璃+1.25厚PVB+6.0mm厚玻璃+1.25mm厚PU+3.0mm厚PC】的结构制作而成。通过标准量具测量后的测试样品尺寸为：420*420*19mm；并且通过XGK-2002破片速度测试系统、WGT-S透光率/雾度测试仪、MF210高温试验箱、WD低温试验箱进行测试。
外观质量、透光度以及防弹性能各项项目检验说明：
| 检测项目 | 技术标准（要求） | 测试样板数 | 检验结果 |
| 外观质量 | 表面光滑、平整、没有划痕、胶层均匀、没气泡及任何疵点，边部磨光倒角处理 | 三片检测结果 | 符合要求=P |
| 透光度 | 大于等于78% | 三片检测结果 | 78.3~78.4%=P |
| 防弹性能 | 如下测试标准说明 | 三片检测结果 | 如下测试结果图 |

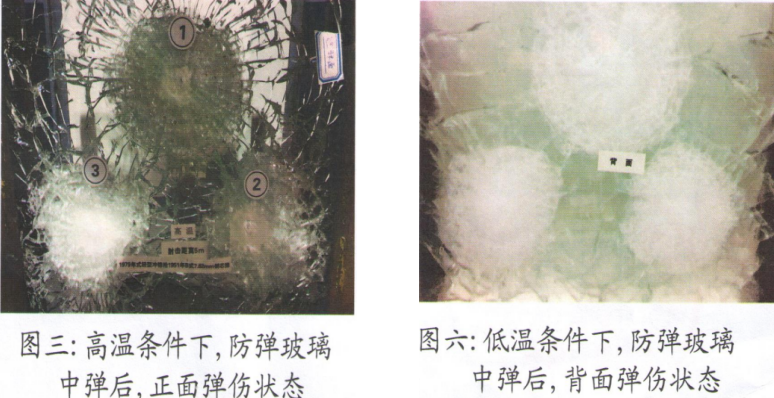

| 坏境适应性能测试 | 两块玻璃分别经高温、(40°C，3h），低温（0°C,3h)处理后，进行射击实验。 | 三片检测结果 |
结果如下
（图3~6）检验结果=P
|
测试标准：常温条件下，5米的射击距离进行射击实验，使用79式7.62mm轻型冲锋枪、51-1式7.62mm手枪弹（钢芯）对提供的1块检测样板进行3发有效射击实验，弹速范围在515m/s±10按照防弹复合玻璃检验标准进行测试
B级要求：弹头或者单片不能穿透防弹玻璃，背部无飞溅物。
符合防弹玻璃检验标准的测试结果图
测试结果图：符合以上技术要求，并且测试结果如检测中所示：
检验结果：
由于检测属于第三方机构且要求较高，更多其他型号的检测报告可以查看下方的相关内容。
关键词：
扫二维码用手机看
下一个:
无
下一个:
无
广州特盾特种玻璃有限公司-品牌厂家
电话：020-86201173
手机：139 2951 9932/133 9210 3010
邮箱：TD@tdtebo.com
? 2020 广州特盾特种玻璃有限公司 粤ICP备20027432号 网站地图
